三相电路
三相电路由 三相电源、三相负载 和 三相输电线路 三部分组成。
对称三相电源

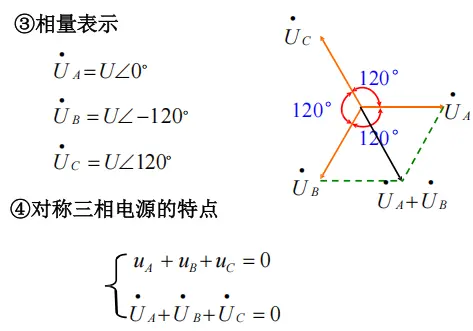

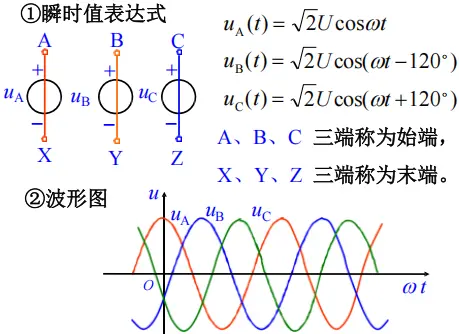

对称三相电源是三个 频率相同、振幅相同、相位彼此相差 120° 的正弦电源。
相序
三相电源各相经过同一值（如最大值）的 先后顺序：
| 相序 | 顺序 | 说明 |
|---|---|---|
| 正序（顺序） | A → B → C → A | 默认，工程中最常用 |
| 负序（逆序） | A → C → B → A | 电机反转时出现 |

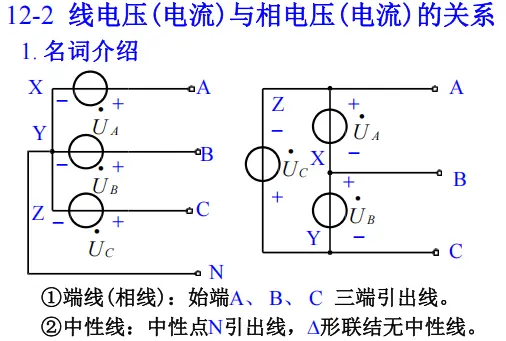

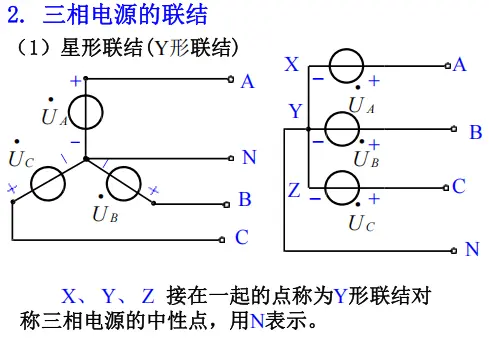

三相电源的联结
- 端线（相线）：从始端 A、B、C 引出的导线
- 中性线：从中性点 N 引出的导线

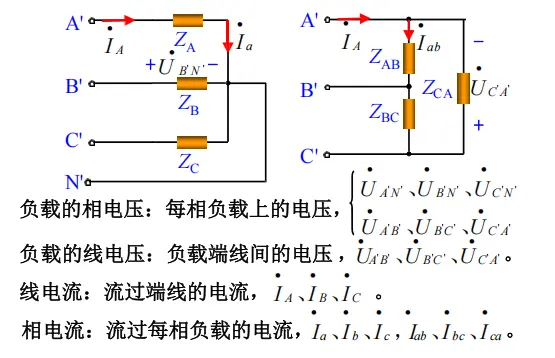

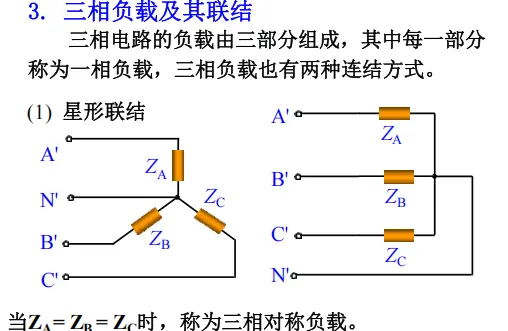

三相负载及其联结
线电压（电流）与相电压（电流）的关系

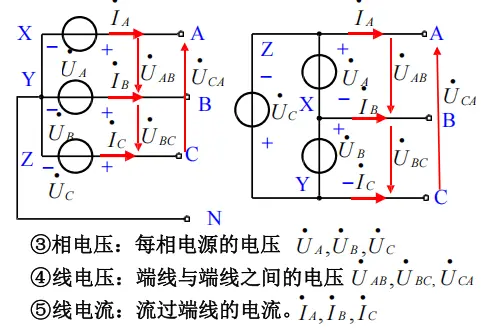

名词定义

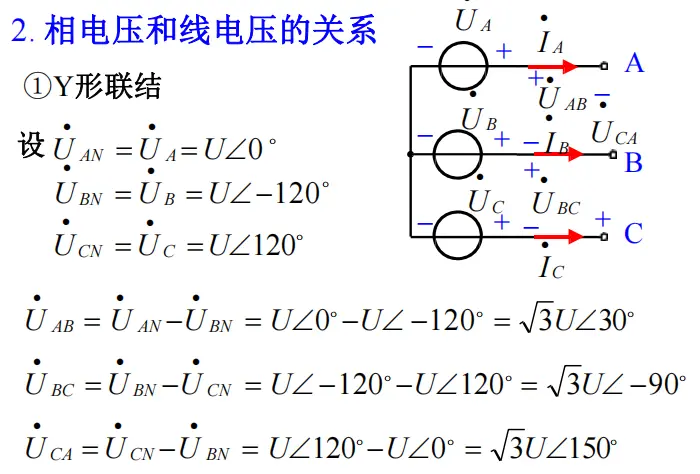

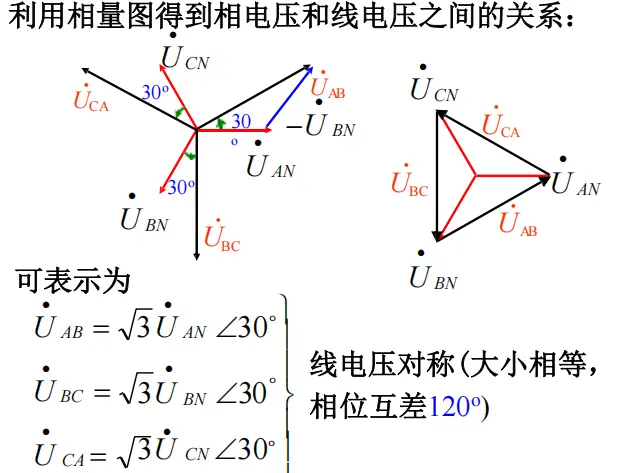

Y 形联结：线电压与相电压的关系

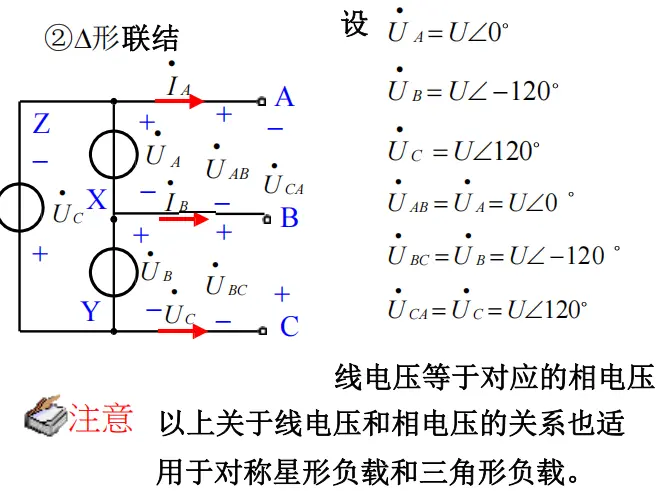

△ 形联结：线电压与相电压的关系

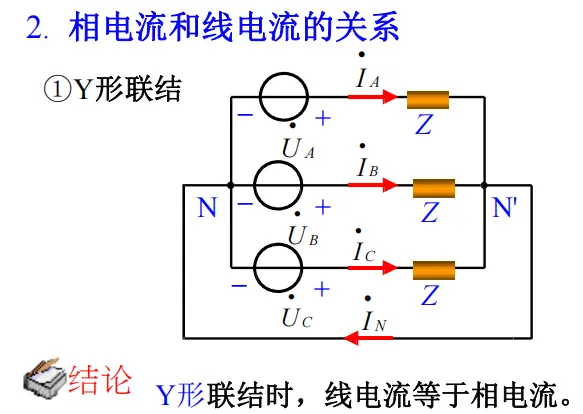

Y 形联结：线电流与相电流的关系

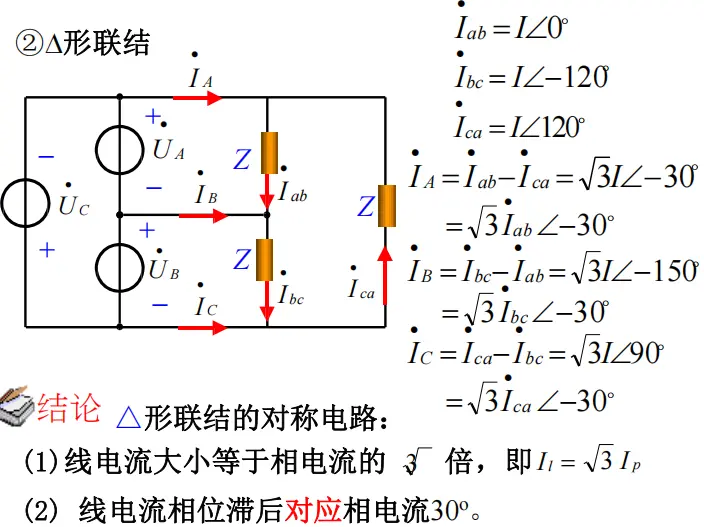

△ 形联结：线电流与相电流的关系

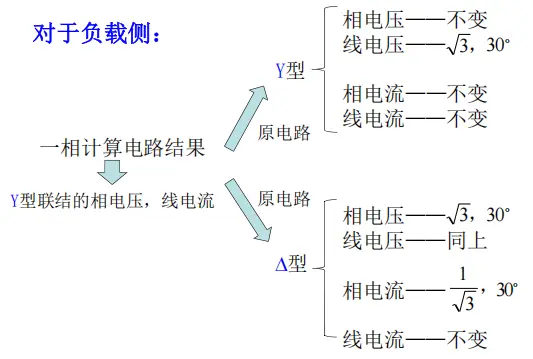

线量与相量关系总结
| 联结方式 | 电压关系 | 电流关系 |
|---|---|---|
| Y 形 | ，线电压领先相电压 30° | （线电流 = 相电流） |
| △ 形 | （线电压 = 相电压） | ，线电流滞后相电流 30° |
对称三相电路的计算

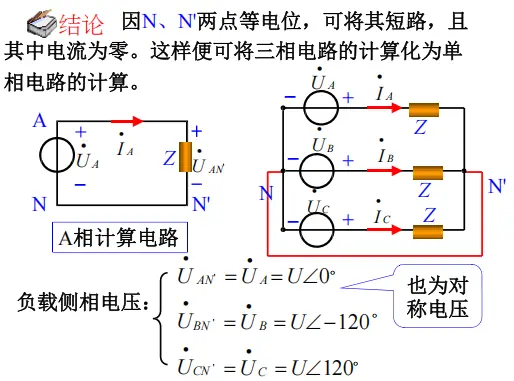

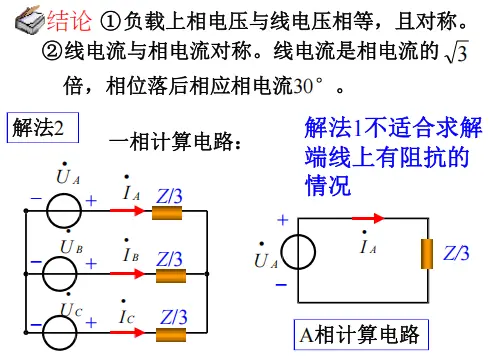

核心思想：一相计算法
关键结论
- 电源中性点与负载中性点 等电位，有无中性线对电路情况没有影响
- Y-Y 联结的三相三线制和三相四线制分析 完全一样
- 若中性线上有阻抗，可将其 短路掉

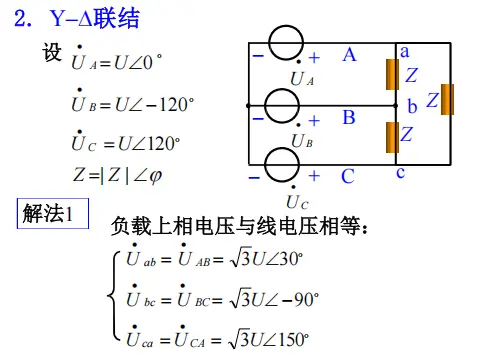

Y-△ 联结

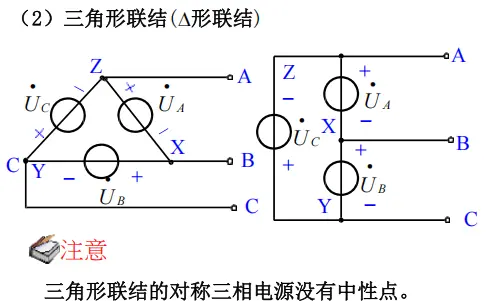

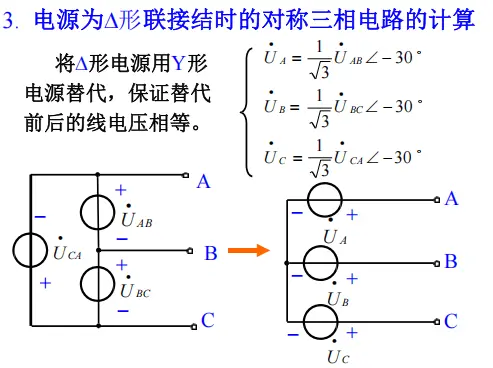

△ 形电源的处理
对称三相电路一般计算步骤
计算流程

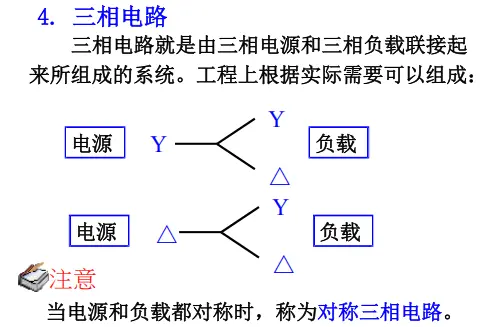

- 将所有三相电源、负载都化为 等值 Y-Y 连接 电路
- 连接负载和电源中性点，中性线上的阻抗可不计
- 画出 一相计算电路，求出一相的电压、电流
- 电压源电压 = Y 形联结的电源侧 相电压
- 计算出的电流 = 线电流
- 根据 △ / Y 联结的线量与相量关系，求出原电路的电流电压
- 由对称性，得出其他两相的电压、电流
